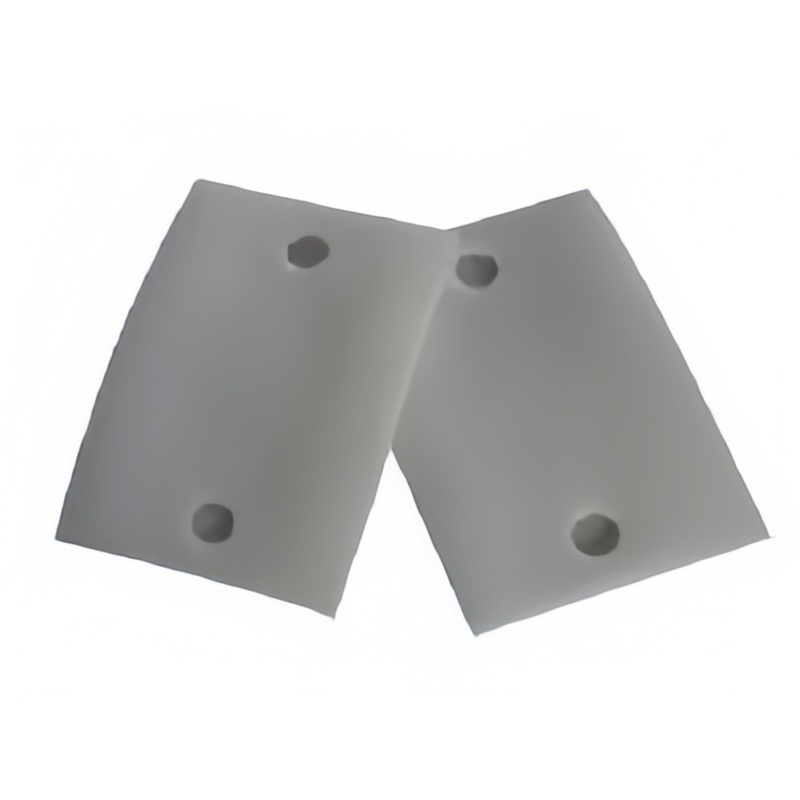

護軌墊片
護軌墊片是鐵路軌道系統中用于護軌與基本軌（或枕木）之間的功能性墊片，主要起到
緩沖、絕緣、調整間距等作用。以下從應用場景、結構功能、技術參數等方面詳細說明：
一、應用場景與功能
安裝位置
鋪設于護軌（如道岔護軌、橋梁護軌）與基本軌之間，或護軌與軌枕 / 墊板之間。
常見于道岔區域、曲線地段、橋梁等需要護軌對車輪進行導向和防護的位置。
核心功能
緩沖沖擊：吸收車輪碾壓護軌時的沖擊力，減少護軌與基本軌的硬性接觸磨損。
絕緣隔離：防止護軌與基本軌之間的電流傳導，避免信號系統干擾（尤其在自動閉塞區段）。
調整間距：通過不同厚度的墊片調節護軌與基本軌的輪緣槽寬度（一般為 42~48mm），
確保車輪安全通過。
穩定結構：填充護軌與軌枕間的間隙，增強護軌安裝的穩定性，減少振動位移。
二、材質與特性
常見材質
橡膠類：天然橡膠、丁苯橡膠（SBR）、三元乙丙橡膠（EPDM），具有良好彈性和耐磨性，適應溫度 - 40℃~+70℃。
工程塑料類：聚乙烯（PE）、聚氯乙烯（PVC），硬度高、絕緣性強，耐化學腐蝕，適合
潮濕或污染環境。
復合材質：橡膠 + 纖維織物增強，或塑料 + 金屬骨架，提高抗撕裂強度和剛度穩定性。
關鍵性能指標
硬度：邵氏硬度 60~85 度（A 型），重載線路或道岔區墊片硬度更高（如 80~85 度）。
絕緣電阻：工作電阻≥10?Ω，滿足鐵路信號絕緣要求。
壓縮永久變形：經 100℃×72h 老化后，變形率≤30%，確保長期使用不易失效。
拉伸強度：≥8MPa，扯斷伸長率≥150%，避免沖擊下開裂。
耐磨性能：阿克隆磨耗≤0.8cm3/1.61km，適應車輪頻繁碾壓。
三、型號與規格
命名規則
通常以 “用途 + 厚度 + 材質” 命名，例如：
道岔護軌絕緣墊片（8mm 橡膠）：用于道岔護軌，厚度 8mm，橡膠材質。
橋梁護軌塑料墊片（10mm PE）：用于橋梁護軌，厚度 10mm，聚乙烯材質。
典型尺寸
長 × 寬：常見 100×80mm、120×100mm，根據護軌與基本軌的間隙定制。
厚度：5mm、8mm、10mm、12mm 等，道岔區常用 8~12mm，普通線路用 5~8mm。
特殊形狀：部分墊片設計為梯形、L 型或帶凹槽結構，匹配護軌與基本軌的安裝角度。
四、相關標準與技術要求
行業標準參考：
TB/T 2626《鐵道混凝土枕軌下用橡膠墊板技術條件》（部分指標可參考）。
道岔部件相關標準（如 TB/T 412-2018《客貨共線鐵路道岔技術條件》）中對護軌間距
的要求間接影響墊片規格。
檢測項目：
力學性能（壓縮、拉伸、磨耗）、絕緣性能、耐老化性能（熱空氣老化、臭氧老化）、
尺寸公差（厚度偏差 ±0.5mm）。
五、與其他軌道墊片的區別
類別 護軌墊片 軌下膠墊 鐵座膠墊
安裝位置 護軌與基本軌 / 軌枕之間 鋼軌與鐵墊板之間 鐵墊板與軌枕之間
核心功能 緩沖護軌沖擊、調整輪緣槽 緩沖鋼軌垂直沖擊 緩沖鐵墊板振動、絕緣
剛度需求 中低剛度（側重彈性緩沖） 高剛度（支撐鋼軌載荷） 中等剛度（均衡振動吸收）
尺寸特點 尺寸較小，形狀多變 尺寸較大（如 185×150mm） 尺寸與鐵墊板匹配
六、維護與更換
失效表現
墊片開裂、老化變硬，彈性喪失；
厚度磨損超過 20%（如 10mm 墊片磨至 8mm 以下）；
絕緣電阻低于 10?Ω，導致信號短路；
墊片移位或破碎，造成護軌間距異常。
更換周期
一般 5~10 年，道岔區或重載線路因沖擊頻繁，更換周期縮短至 3~5 年。
雨季或潮濕地區需定期檢查絕緣性能，防止漏電失效。
七、延伸應用
除鐵路外，類似功能的護軌墊片也可用于礦山軌道、港口鐵路等場景，通過調整材質
（如耐油橡膠）或結構（如防滑紋路）適應特殊環境需求。實際應用中，需根據線路
載荷、環境條件（溫度、濕度、污染）選擇合適的墊片類型，并嚴格遵循鐵路工務
部門的安裝規范。
